鳳凰の魅力 The Glamour of Phoenix (=Houou)


LED ピークレベルメーター
LED peak level meter

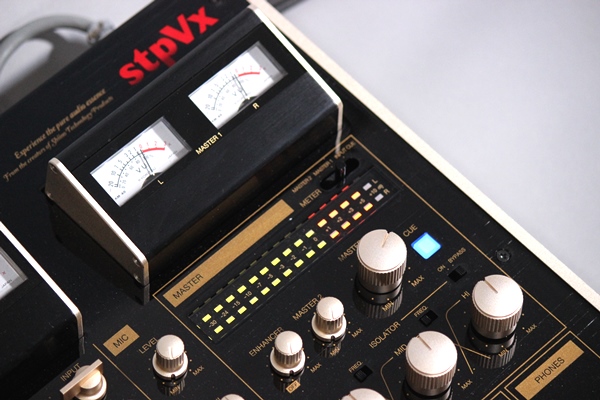

 鳳凰のマスターセクションに、片CH 15点灯のLEDピークレベルメーターが装備されています。

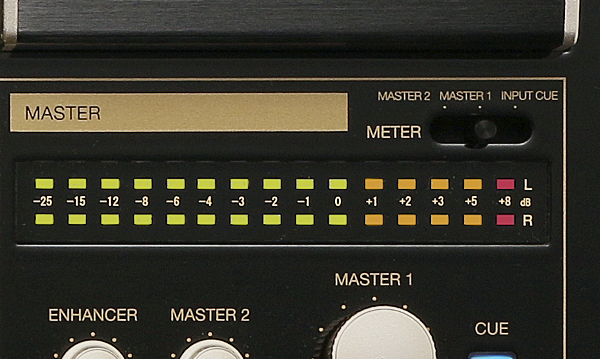

表示させるソースは、右上のレバーで選択でき、左から、「MASTER 2 OUTPUT LEVEL」、「MASTER 1 OUTPUT LEVEL」、「INPUT CUE LEVEL」となっています。

LED peak level meter is equipped in master section. Displayed source is selectable with left lever. From the left, 「MASTER 2 OUTPUT LEVEL」、「MASTER 1 OUTPUT LEVEL」、「INPUT CUE LEVEL」.

 「INPUT CUE LEVEL」は、4つの入力チャンネルで、ヘッドホンモニターCUEボタンが押されたチャンネルの、縦フェーダーを通す前のレベルを表示します。
スピーカーから音を出す前に、チャンネル間のレベル差や、LEDの動きからわかるBPM差を視覚的に、チャンネルのCUEボタンの切り替えの繰り返しで比較認知することが可能です。

「INPUT CUE LEVEL」displays the selected channel level which is not thorough vertical fader. Before playing the music from speaker, the level differences of each channel and BPM are relatively recognizable by selecting CUE button.

 各チャンネルの入力レベルを示すVUメーターは、TRIMボリュームで適正入力レベル設定を行うものですが、このLEDピークメーターは、3バンドEQを通した後のレベルを示しますので、EQ操作によるレベル変化を確認することができます。 また、LR別表示のためレコードカートリッジのヘッドシェルとターンテーブルアームとの接点不具合で発生する「片チャン音出ず」のトラブルを知ることもできます。 各CHのLRバランスレベルを調整する際にも役立ちます。特に、ターンテーブルの場合、キューイングでの針飛びを抑えるために、アンチスケーティングをゼロ設定する場合が多いので、それによって生じるLRレベル差の調整時に役立ちます。

VU meter indicating each channel of input levels is to set proper input level by TRIM volume. Level changes by EQ operation is confirmable by LED peak meter indicating the levels which were through 3 band EQ. Also, LR is displayed separately and no-sound-from-one-side by contact failure between head shell and turntable arm is recognizable. Especially for the turntable, to avoid cuing jumpiness, anti-skating tend to be set as zero and VU meter is helpful to adjust LR level differences.

 基本的に2つの出力は、MASTER 1 OUTPUT レベルはMASTER VU メーターでも確認、MASTER 2 OUTPUT レベルは、このLEDピークレベルメーターで確認する仕様になっています。
 MASTER 1出力は、メーターの切り替えスイッチにより、LEDレベルメーターにも表示できるようにしています。 VUメーターの表示と合わせて利用すれば、ボリューム感監視とピーク監視、双方を同時に行えます。

Basically 2 outputs are confirmable by MASTER 1, output level is seeable by MASTER VU, MASTER OUTPUT is confirmable by LED peak level meter.
MASTER 1 output can be displayed in LED level meter by meter selecting switch. Volume observation and peak observation are seeable at the same time by using VU meter display at the same time.





 LEDピークレベルメーターでは、表示が「0dB」を超えていても、レッドゾーンが点灯しなければ歪みません。 現在のほとんどのDJミキサーのチャンネルは、LEDピークレベルメーターを装備していますので、鳳凰ミキサーにおいてチャンネルVUメーターによるTRIM調整に慣れてないDJは、メーターセレクトスイッチをINPUT DUE LEVEL側にしてCUEボタンで各チャンネルを表示させれば、各チャンネルのレベルを他のミキサーでの感覚と同じように合わせることもできます。
 The sound is not distorted even the needle deflected over 0dB unless red zone lighting.
The current DJ mixer channels are equipped with LED peak level meter so DJ who are not used to TRIM adjusting by VU meter should display each channel by pressing cue button.
