鳳凰の魅力 The Glamour of Phoenix (=Houou)


豊富な入出力
Extensive input and output



鳳凰DJミキサーは、豊富な入力と様々なジャック形状を備えています。
Phoenix is equipped with plenty kinds of input and jack shapes.

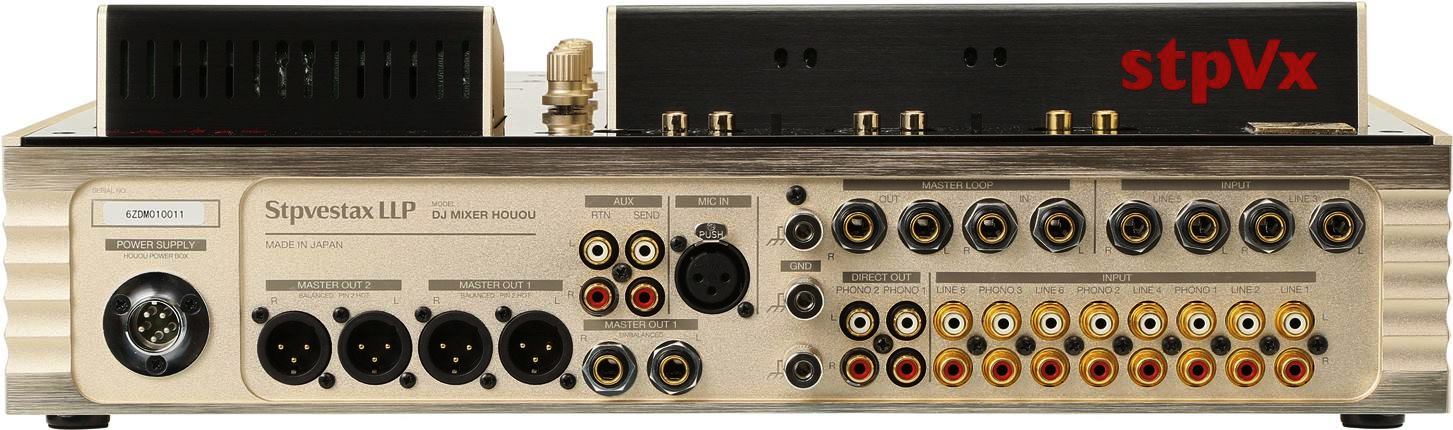

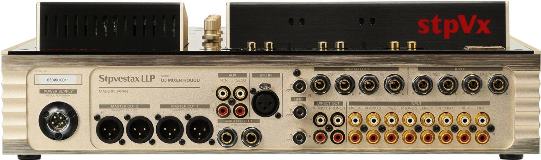

鳳凰DJミキサー リアジャック面
Rear jack side
(写真をクリックすると別ウインドウで拡大ページが開きます)

(Click the image to see the enlarged image)





チャンネル入力
Channel Inputs

LINEステレオで9系統、PHONO(ターンテーブル)入力は3台まで接続が可能です。
9 systems of LINE stereo, 3 PHONO inputs are connectable.

  CH 1  LINE 1  RCAピンジャックLR   リアパネルRear
 LINE 2  RCAピンジャックLR
 LINE 3  6.3標準フォンジャックLR

  CH 2  PHONO 1  RCAピンジャックLR   リアパネルRear
 LINE 4  RCAピンジャックLR
 LINE 5  6.3標準フォンジャックLR

  CH 3  PHONO 2  RCAピンジャックLR  リアパネルRear
 LINE 6  RCAピンジャックLR
 LINE 7  RCAピンジャックLR  トップパネルTop
(+10dBスイッチ付)
+10dB switch attached
※1

  CH 4  PHONO 3  RCAピンジャックLR  リアパネルRear
 LINE 8  RCAピンジャックLR
 LINE 9  RCAピンジャックLR and 3.5ミニステレオフォンジャック(同時入力時優先)※2  トップパネルTop
(+10dBスイッチ付)
+10dB switch attached
※1
※1:iOSデバイス等のヘッドホン出力を鳳凰DJミキサーに接続する場合、レベルマッチングスイッチ「+10dB」をONすることで、他のチャンネルに入力された音のレベルに近づける事ができミックスがやり易くなります。
When connecting headphone output of iOS devices, mixing will be easier with level-match switch [+10dB] tuned on to level the sounds of the other channels.

※2:RCAピンジャックと、3.5ステレオフォンジャックに同時に接続した場合は、後者を優先し、前者の入力は遮断されます。
When connecting RCA pin jack and 3.5 stereo phone jack at the same time, the latter is prioritized and the former is shut-off.

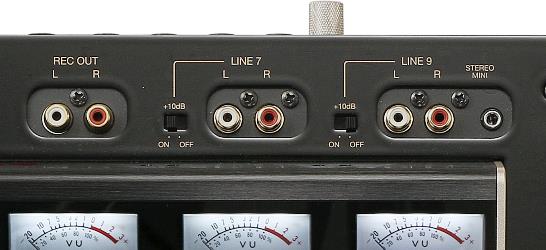

  トップパネルジャック部




センドリターン系入出力
Send/Return Input/Output


AUX センドリターン装備 AUX send/return equipment
 各チャンネルにはAUXに送る信号のオン-オフがあり、オンの場合は、フェーダー前後での信号の取り位置(PRE/POST)の選択ができます。マイクチャンネルにも、AUX出力へのオン・オフがあり、オンされたソースは、チャンネルAUXと合成されAUX SENDボリュームを通り、リアパネルのAUX SENDジャック(RCAピンLR)から出力されます。
そして、AUX RTN(リターン)ジャックに戻された信号は、AUX部のLEDレベルメーター→AUX RTNボリュームを通り、マスター部へ合流します。
AUX部のLEDレベルメーターは、RTNボリュームの位置に関係なく、RTNジャックから入力された信号の大きさをそのまま表示します。(詳しくは、AUXセンドリターン機能の魅力ペーをご覧ください)
Each channel has on-off of the signal sending to AUX. in the case of on, the signal position around fader is selectable. Mike channel has also on-off to AUX output and on-source is mixed with channel AUX and output through AUX SEND volume to rear panel AUX SEND jack (RCA pin LR). The signal retuned to AUX RTN jack joins Master section through AUX LED level meter to AUX RTN volume.
AUX LED level meter displays the direct size of input signal from RTN jack.(for more details, please check the page of the glamour of AUX send/return futures)






MASTER LOOP
 リアジャック面に、6.3標準フォンジャックLRで、MATER LOOP IN / OUT 名で装備されています。 DJのこだわりの外部機器(たとえば、アイソレーターや、フィルターなど)を接続できます。
It is equipped named as MATER LOOP IN / OUT for 6.3 basic phone jack in rear jack side. External equipment selected by DJ is connectable such as isolator of filter.






3つのマスター出力とヘッドホン出力
Three master outputs and headphone output


●MATER OUT 1
 メインの出力で、XLRバランスと、TSアンバランスの2つのジャックが、リアジャック面にあります。
It is main output and XLR balance and two of TS unbalance are equipped in rear jack side.

●MATER OUT 2
 出力される信号は、MATER OUT 1 と同じですが、音量を別に設定することができ、サブ出力として利用できます。 DJブース内のモニター出力として使用したり、フロアーとは別のゾーンへの音の送り込みや、放送用出力等として利用できます。
XLRバランスジャックでリアジャック面にあります。
 Output signals are the same as MASTER OUT1. However, the volume is individually settable and available for sub output which can be used as monitor output in DJ booths, sending the sound to other zones or broadcast output. It is equipped as XLR balance jack in rear jack side.

●REC OUT
 DJが持ち込みの小型録音機器でミックスプレイを記録録音するときに便利です。トップ面に、RCAピンジャックLRで装備されています。MATER OUTボリュームを通さない信号がアサインされますので、パーティー後半でヒートアップして徐々にMASTER音量を上げてしまっても録音機への過大入力で歪む心配がありません。
 It is convenient for recording for mix-play by carry-on small devices. RCA pin jack LR is equipped in top side. The signal unpassed MASTER OUT volume is assigned therefore it will not distort by turning the volume up gradually in the latter half of parties.

●ヘッドホン出力 Headphone output

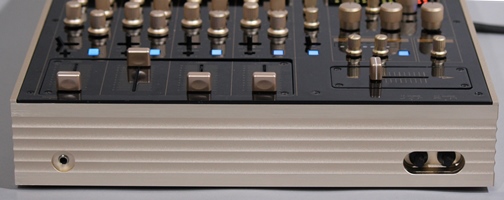

 鳳凰ミキサー左手前側面に、6.3標準ステレオジャックで装備されています。
トップ面にジャックがある場合、ヘッドホンのプラグ付近のケーブルの曲りがきつい為に、ヘッドホンケーブル断線が発生してしまうトラブルが実際に多い為、手前側面となっています。また、ほとんどのヘッドホンは、左側カップからケーブルが出ているため、同じ側の左手前にジャックを付けました。
 It is equipped with 6.3 basic stereo jack in left front side surface.
If it was allocated in top surface, headphone cables would be easily disconnected because of sharp turn around headphone plug. In another reason, cables of most headphone come out from the left cup so jack is located in left front side surface.


 ミニステレオプラグだけの仕様のヘッドホンは、一般的なシリコンオーディオ向けの製品が多く、本格的なDJプレイには不向きです。プロ用のDJヘッドホンは、ジャック部の接点が安定する6.3標準プラグ仕様のため、鳳凰DJミキサーでは、ミニステレオプラグの入力ジャックはトラブルの原因にもなりかねないので、あえて不要と考えました。
 Headphone specified for mini stereo plug most of which are products for general silicon audio doesn’t suit with serious DJ playing. The specification of professional DJ head phone is 6.3 basic plug which stabilize the jack connection. Therefore regarding Phoenix, mini stereo plug input jack is not equipped because it could cause of the trouble.







DVS用PHONO出力(デジタルバイナルシステム)- PHONO DIRECT OUT装備

 鳳凰DJミキサーには、PHONO 1とPHONO 2に、入力されたターンテーブルからの信号をパラってダイレクトに出力する、DIRECT OUTがそれぞれ付いています。
PHONO1とPHONO2は、センターチャンネルのCH2とCH3に装備されており、INTER FACEからの入力は、同じCHのLINE4とLINE6に接続すると分かり易いです。
CHの入力選択スイッチを、PHONO1、PHONO2にすれば、レコードの音、LINE4とLINE6にすれば、INTER FACEからのPC音源の音となります。
 Phoenix(=Houou) is equipped with DIRECT OUT which outputs input signal in parallel from turntable in PHONO1 and PHONO2. PHONO1 and PHONO2 are equipped in CH2 and CH3, input from INTERFACE should be connected to the same channels of LINE4 and LINE6. Choosing PHONO1 and PHONO2 of channel input selection switch is the sound of record, choosing LINE4 and LINE6 is the sound of PC tone generator from INTERFACE.


(詳しくは、DVS出力の魅力ページをご覧ください)

 (for more details, please refer to the page of the glamour of DVS IO)



マイク入力 Mic Input

 一人でDJをプレイすることを想定し、マイク入力も1つ。 複数本のマイクが必要なときは、通常、クラブのメイン卓の方が音量バランスなどをコントロールしやすいので、鳳凰DJミキサーでは、DJ自身のタイミングでMCの抜き差しをコントロールしたいDJマイク1本に絞っています。
 また、マイク入力のジャック形状は、LOOPジャックやMASTER1アンバランスジャックとの接続間違いを防ぐために、6.3標準フォンではなく、XLR(F)ジャックとしています。

 Supposing DJ playing alone, mike input is only one. When several mike inputs are needed, volume balance or other things are more easily controllable by main tables of club side. Therefore, Phoenix has only one input to let them control in their timing.
 In addition, the jack shape of mike input is not 6.3 basic phone but XLR(F) to prevent misconnecting LOOP jack and MASTER1 unbalance jack.
